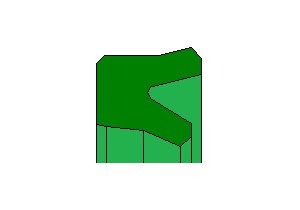

JS101是一种常用的单作用Y型圈，外径过盈配合，嵌入沟槽稳定，优异的耐磨性能，很高的抗挤出能力，安装简易，对冲击载荷和压力峰值不敏感。

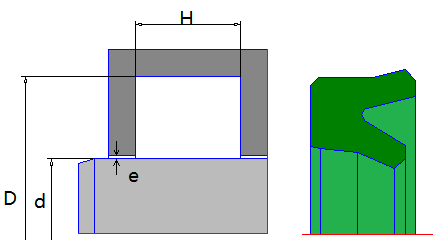

标准尺寸 d（mm）
D
H
最大径向挤出间隙e（mm）
Over
incl.
H
20bar
100bar
200bar
400bar
10
30
d + 8
6,3
0,31
0,15
0,11
0,05
30
6
d + 10
8,0
0,35
0,22
0,16
0,10
60
150
d + 15
10,0
0,45
0,31
0,25
0,19
150
300
d + 20
14,0
0,54
0,39
0,32
0,26
300
500
d + 25
17,0
0,61
0,46
0,39
0,33
500
650
d + 30
25,0
0,67
0,52
0,45
0,39
材料名称
工作温度
速度
最大工作压力
Josfon-PU
-30℃~110℃
0.5m/s
400bar
Josfon-HPU
-35℃~110℃
0.5m/s
400bar
Josfon-NBR
-30℃~100℃
0.4m/s
160bar
Josfon-FKM
-20℃~210℃
0.4m/s
160bar
Josfon-HNBR
-25℃~150℃
0.4m/s
160bar
Josfon-EPDM
-50℃~150℃
0.4m/s
160bar
