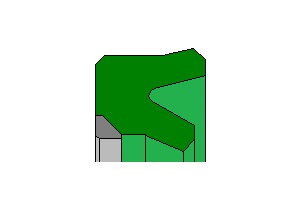

JS102是一种常用的单作用Y型圈，应用范围广，优异的耐磨性能，很高的抗挤出能力，安装简易，根部配合的三角形挡圈使其能够承受更大的压力，适用于比较窄的沟槽。

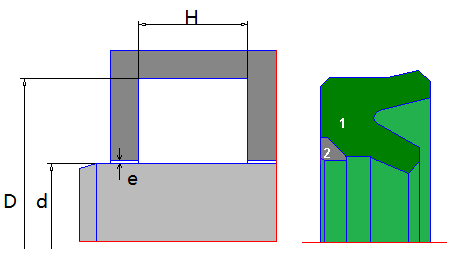

标准尺寸 d（mm）
D
H
最大径向挤出间隙e（mm）
Over
incl.
20bar
100bar
400bar
700bar
16
30
d + 8
6,3
0,80
0,80
0,30
0,04
30
60
d + 10
8,0
1,00
1,00
0,37
0,04
60
150
d + 15
10,0
1,50
1,47
0,46
0,05
150
300
d + 20
14,0
2,00
1,77
0,54
0,06
300
500
d + 25
17,0
2,50
2,06
0,62
0,06
500
650
d + 30
25,0
3,00
2,43
0,76
0,06
|
密封部分 |
挡圈 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-PU |
Josfon-POM/Josfon-PA |
-30℃~110℃ |
0.5m/s |
700bar |
|
Josfon-HPU |
Josfon-POM/Josfon-PA |
-35℃~110℃ |
0.5m/s |
700bar |
|
Josfon-NBR |
Josfon-POM/Josfon-PA |
-30℃~100℃ |
0.4m/s |
260bar |
|
Josfon-FKM |
Josfon-PTFE铜 |
-20℃~210℃ |
0.4m/s |
260bar |
|
Josfon-HNBR |
Josfon-PTFE铜 |
-25℃~150℃ |
0.4m/s |
260bar |
|
Josfon-EPDM |
Josfon-POM |
-50℃~150℃ |
0.4m/s |
260bar |
