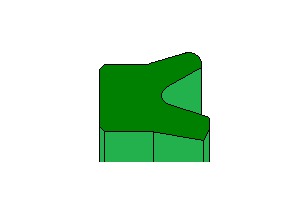

气动活塞密封，主要应用于有润滑的压缩空气介质，对于高温及化学介质的工况，推荐使用氟橡胶材料。
|

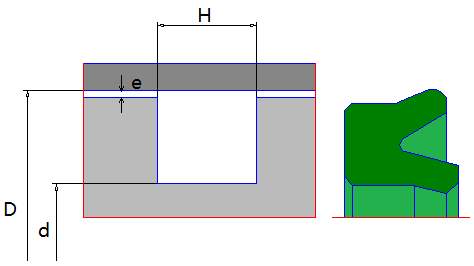

标准尺寸D （mm） |
d |
H |
最大径向挤出间隙e（mm） |
|
|
Over |
incl. |
|
|
|
|
10 |
30 |
D –8 |
6,0 |
0,30 |
|
30 |
50 |
D –10 |
7,0 |
0,35 |
|
50 |
80 |
D –12 |
8,0 |
0,42 |
|
80 |
150 |
D –15 |
10,0 |
0,46 |
|
150 |
300 |
D –20 |
12,0 |
0,54 |
|
300 |
450 |
D –25 |
18,0 |
0,61 |
|
450 |
600 |
D –30 |
20,0 |
0,67 |
|
材料名称 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-PU |
-30℃~110℃ |
0.5m/s |
25bar |
|
Josfon-HPU |
-35℃~110℃ |
0.5m/s |
25bar |
|
Josfon-NBR |
-30℃~100℃ |
0.4m/s |
25bar |
|
Josfon-FKM |
-20℃~210℃ |
0.4m/s |
25bar |
|
Josfon-HNBR |
-25℃~150℃ |
0.4m/s |
25bar |
|
Josfon-EPDM |
-50℃~150℃ |
0.4m/s |
25bar |
