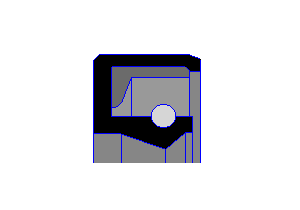

旋转骨架单唇密封，轴向开式沟槽安装，单作用，应用范围广，多用于轴承的保护元件。
|

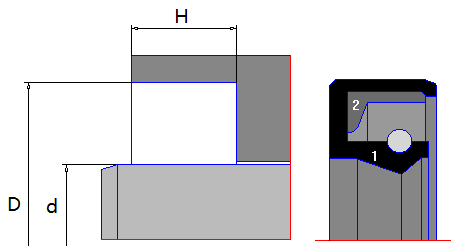

标准尺寸d （mm） |
D |
H |
|
|
Over |
incl. |
|
|
|
5 |
60 |
d + 12 |
7,0 |
|
60 |
140 |
d + 15 |
8,0 |
|
140 |
300 |
d + 20 |
10,0 |
|
300 |
500 |
d + 30 |
12,0 |
|
500 |
800 |
d + 40 |
20,0 |
|
800 |
|
d + 50 |
22,0 |
|
密封部分 |
支撑环材料 |
工作温度 |
速度 |
最大工作压力 |
|
Jonfon-PU |
Jonfon-POM |
-30℃~110℃ |
5m/s |
0.5bar |
|
Jonfon-HPU |
Jonfon-POM |
-35℃~110℃ |
5m/s |
0.5bar |
|
Jonfon-NBR |
Jonfon-POM |
-30℃~100℃ |
4m/s |
0.5bar |
|
Jonfon-FKM |
Jonfon-PTFE |
-20℃~210℃ |
4m/s |
0.5bar |
