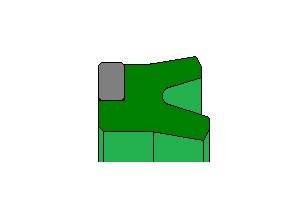

单作用标准活塞密封，在密封唇的根部有一个抗挤压性很强的挡圈，能够承受更高的压力，耐磨性能好，耐冲击，抗挤出易于安装。
|

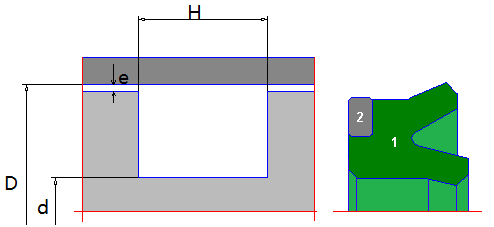

标准尺寸D |
d |
H |
最大径向挤出间隙e |
||||
|
Over |
incl. |
|
|
20bar |
100bar |
400bar |
700bar |
|
10 |
25 |
D –8 |
6,0 |
0,60 |
0,60 |
0,30 |
0,04 |
|
25 |
60 |
D – 10 |
6.0 |
1.20 |
1.00 |
0.35 |
0.04 |
|
60 |
90 |
D –12 |
8,0 |
1,20 |
1,24 |
0,42 |
0,05 |
|
90 |
150 |
D –15 |
10,0 |
1,50 |
1,47 |
0,46 |
0,05 |
|
150 |
300 |
D –20 |
12,0 |
2,00 |
1,77 |
0,54 |
0,06 |
|
300 |
500 |
D –25 |
18,0 |
2,5 |
2,06 |
0,62 |
0,06 |
|
500 |
750 |
D –30 |
20,0 |
3,00 |
2,43 |
0,76 |
0,06 |
|
密封部分 |
挡圈 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-PU |
Josfon-POM |
-30℃~110℃ |
0.5m/s |
700bar |
|
Josfon-HPU |
Josfon-PA |
-35℃~110℃ |
0.5m/s |
700bar |
|
Josfon-NBR |
Josfon-POM |
-30℃~100℃ |
0.4m/s |
260bar |
|
Josfon-FKM |
Josfon-PTFE铜 |
-20℃~210℃ |
0.4m/s |
260bar |
|
Josfon-HNBR |
Josfon-PTFE铜 |
-25℃~150℃ |
0.4m/s |
260bar |
|
Josfon-EPDM |
Josfon-POM |
-50℃~150℃ |
0.4m/s |
260bar |
