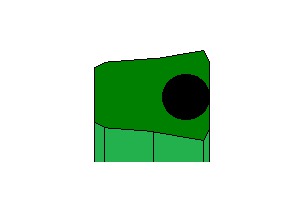

单作用对称活塞杆密封，兼有高弹性的O型圈和唇形密封材料耐磨性的优点，O型圈保证了密封唇口在低压或真空条件下的预压缩量，耐磨性高，对震动和压力峰值不敏感，抗挤压。
|

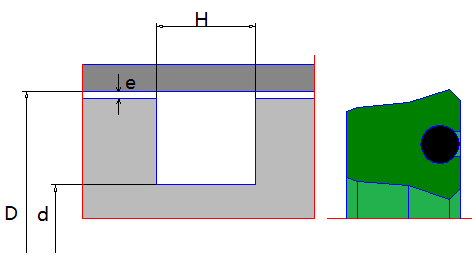

标准尺寸D（mm） |
d |
H |
最大径向挤出间隙e （mm） |
|||||
|
Over |
incl. |
|
|
20bar |
100bar |
200bar |
400bar |
|
|
10 |
30 |
D –8 |
6,0 |
0,30 |
0,18 |
0,11 |
0,05 |
|
|
30 |
50 |
D –10 |
7,0 |
0,35 |
0,22 |
0,16 |
0,10 |
|
|
50 |
80 |
D –12 |
8,0 |
0,40 |
0,27 |
0,20 |
0,14 |
|
|
80 |
150 |
D –15 |
10,0 |
0,46 |
0,31 |
0,25 |
0,19 |
|
|
150 |
300 |
D –20 |
12,0 |
0,52 |
0,39 |
0,32 |
0,26 |
|
|
300 |
500 |
D –25 |
18,0 |
0,61 |
0,46 |
0,39 |
0,33 |
|
|
500 |
600 |
D –30 |
20,0 |
0,67 |
0,52 |
0,45 |
0,39 |
|
|
600 |
1000 |
D –40 |
26,0 |
0,67 |
0,52 |
0,45 |
0,39 |
|
|
密封部分 |
O型圈材料 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-PU |
NBR70 |
-30℃~110℃ |
0.5m/s |
400bar |
|
Josfon-HPU |
NBR70 |
-35℃~110℃ |
0.5m/s |
400bar |
|
Josfon-NBR |
NBR70 |
-30℃~100℃ |
0.4m/s |
400bar |
