单作用活塞杆密封，特殊的唇口设计使其对高粘度的流体有着比较好的密封性能，容易安装，O型圈起到良好的弹性补偿的作用。
|

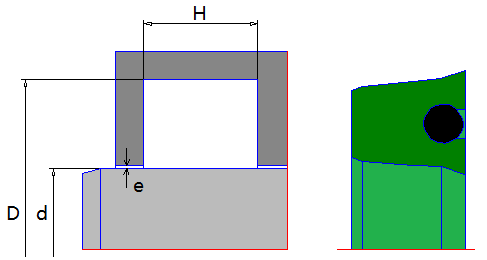

标准尺寸（mm） |
D |
H |
最大径向挤出间隙 e（mm） |
||||
|
Over |
incl. |
|
|
20bar |
100bar |
200bar |
400bar |
|
5 |
25 |
d + 8 |
6,3 |
0,33 |
0,17 |
0,11 |
0,05 |
|
25 |
50 |
d + 10 |
8,0 |
0,37 |
0,22 |
0,16 |
0,10 |
|
50 |
150 |
d + 15 |
10,0 |
0,46 |
0,31 |
0,25 |
0,19 |
|
150 |
300 |
d + 20 |
14,0 |
0,54 |
0,39 |
0,32 |
0,26 |
|
300 |
500 |
d + 25 |
17,0 |
0,61 |
0,46 |
0,39 |
0,33 |
|
500 |
600 |
d + 30 |
25,0 |
0,67 |
0,52 |
0,45 |
0,39 |
|
密封部分 |
O型圈材料 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-PU |
NBR70 |
-30℃~110℃ |
0.5m/s |
400bar |
|
Josfon-HPU |
NBR70 |
-35℃~110℃ |
0.5m/s |
400bar |
|
Josfon-NBR |
NBR70 |
-30℃~100℃ |
0.4m/s |
400bar |
