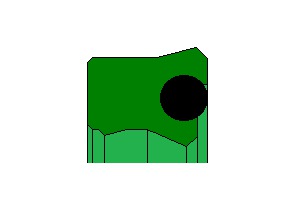

单作用活塞杆密封，兼有高弹性的O型圈和唇形密封材料耐磨性的优点，O型圈保证了密封唇口在低压或真空条件下的预压缩量，根部带有副唇，适合长行程油缸，耐磨性高。
|

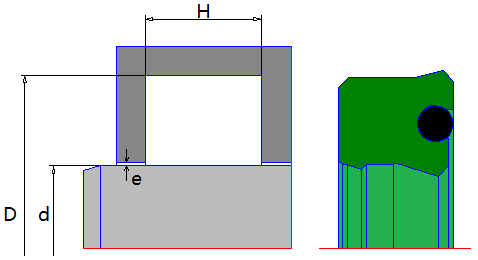

标准尺寸 d（mm） |
D |
H |
最大径向挤出间隙（mm） |
||||
|
Over |
incl. |
|
|
20bar |
100bar |
200bar |
400bar |
|
10 |
30 |
d + 8 |
6,3 |
0,33 |
0,18 |
0,10 |
0,05 |
|
30 |
60 |
d + 10 |
8,0 |
0,37 |
0,23 |
0,15 |
0,10 |
|
60 |
150 |
d + 15 |
10,0 |
0,46 |
0,33 |
0,25 |
0,18 |
|
150 |
300 |
d + 20 |
14,0 |
0,54 |
0,38 |
0,33 |
0,25 |
|
300 |
500 |
d + 25 |
17,0 |
0,61 |
0,45 |
0,40 |
0,33 |
|
500 |
650 |
d + 30 |
25,0 |
0,67 |
0,50 |
0,45 |
0,40 |
|
650 |
|
d + 40 |
32,0 |
0,67 |
0,50 |
0,45 |
0,40 |
|
材料名称 |
O型圈材料 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-PU |
NBR70 |
-30℃~110℃ |
0.5m/s |
400bar |
|
Josfon-HPU |
NBR70 |
-35℃~110℃ |
0.5m/s |
400bar |
|
Josfon-NBR |
NBR70 |
-30℃~100℃ |
0.4m/s |
300bar |
