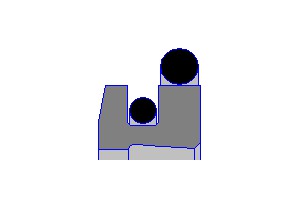

单作用四氟乙烯防尘圈，由两个O型圈和四氟乙烯滑动环组成，多用于重型工业，能够有效的阻止外部灰尘杂质进入油缸，耐磨损使用寿命长，耐化学介质。
|

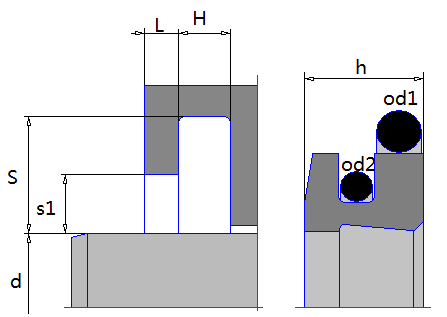

标准尺寸d（mm） |
S |
s1 |
O型圈od1 |
O型圈od2 |
H |
h |
L |
|
50~100 |
11.1 |
5.35 |
5.33 |
3.53 |
6.3 |
13.5 |
4.2 |
|
100~250 |
12.1 |
5.35 |
5.33 |
3.53 |
6.3 |
13.5 |
4.2 |
|
250~400 |
16.5 |
7.55 |
5.33 |
7.0 |
8.1 |
18.4 |
6.3 |
|
400~650 |
18.25 |
7.55 |
8.4 |
5.33 |
9.5 |
19.8 |
6.3 |
|
材料名称 |
O型圈材料 |
工作温度 |
速度 |
工作压力 |
|
Josfon-XPU |
NBR70 |
-30℃~100℃ |
4m/s |
15bar |
|
Josfon-PTFE玻 |
NBR70 |
-30℃~100℃ |
5m/s |
15bar |
|
Josfon-PTFE铜 |
FKM75 |
-30℃~200℃ |
5m/s |
15bar |
|
Josfon-PTFE碳 |
FKM75 |
-30℃~200℃ |
8m/s |
15bar |
