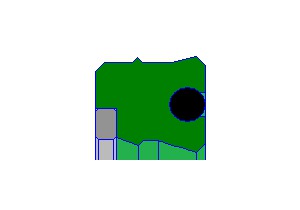

JS131M密封有两道密封唇，并带有一个抗挤压性很强的挡圈，由于副唇的存在，在密封间隙中能够更多的保持润滑，延长了使用寿命。适用于最苛刻的工况。
|

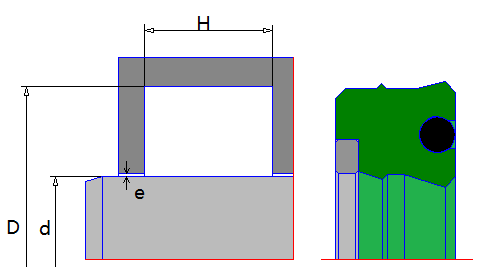

标准尺寸d（mm） |
D |
H |
最大径向挤出间隙e（mm） |
||||
|
Over |
incl. |
|
|
20bar |
100bar |
400bar |
700bar |
|
20 |
35 |
d + 8 |
6,3 |
0,80 |
0,80 |
0,30 |
0,04 |
|
35 |
60 |
d + 10 |
8,0 |
1,00 |
1,00 |
0,37 |
0,04 |
|
60 |
150 |
d + 15 |
10,0 |
1,50 |
1,47 |
0,46 |
0,05 |
|
150 |
300 |
d + 20 |
14,0 |
2,00 |
1,77 |
0,54 |
0,06 |
|
300 |
500 |
d + 25 |
17,0 |
2,50 |
2,06 |
0,62 |
0,06 |
|
500 |
600 |
d + 30 |
25,0 |
3,00 |
2,43 |
0,76 |
0,06 |
|
密封部分 |
O型圈 |
挡圈材质 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-PU |
NBR70 |
Josfon-PA/Josfon-POM |
-30℃~110℃ |
0.5m/s |
700bar |
|
Josfon-HPU |
NBR70 |
Josfon-PA/Josfon-POM |
-35℃~110℃ |
0.5m/s |
700bar |
