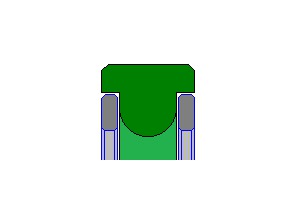

双作用活塞杆密封，节省空间，紧凑型密封件，适用于标准O型圈沟槽，两边的挡圈使其能承受更大的压力，同时允许更大的挤出间隙。挡圈防止密封圈挤出变形，扭曲，安装简便。
|

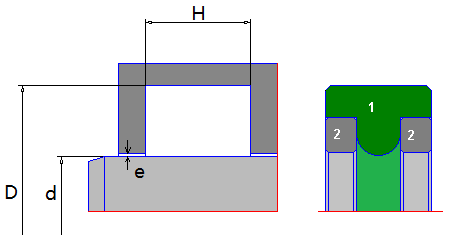

标准尺寸范围d （mm） |
D |
H |
最大径向挤出间隙e （mm） |
|
|
10 |
80 |
d + 4,36 |
4,5 |
f8/H8 |
|
80 |
150 |
d + 4,36 |
6,5 |
f8/H8 |
|
150 |
250 |
d + 6,00 |
7,4 |
f8/H8 |
|
250 |
400 |
d + 9,06 |
10,1 |
f8/H8 |
|
400 |
600 |
d + 11,88 |
12,8 |
f8/H8 |
|
600 |
|
d + 17 |
17,5 |
f8/H8 |
|
材料名称 |
挡圈材料 |
工作温度 |
速度 |
最大工作压力 |
|
Josfon-NBR |
Josfon-POM/Josfon-PA |
-30℃~110℃ |
0.5m/s |
700bar |
|
Josfon-HNBR |
Josfon-POM/Josfon-PA |
-30℃~110℃ |
0.5m/s |
700bar |
|
Josfon-FKM |
Josfon-PTFE铜 |
-20℃~200℃ |
0.4m/s |
700bar |
