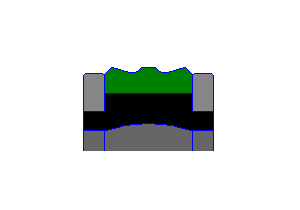

双作用活塞密封，由滑动环，弹性体，和挡圈组成，其特殊的设计使其能保持必要的润滑，弹性体提供良好的弹性模量，两边的挡圈保证了在高压下良好的密封能力和防挤出能力。
|

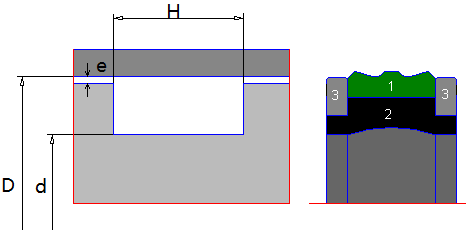

标准尺寸 D（mm） |
d |
H |
最大径向挤出间隙e（mm） |
|
|
Over |
incl. |
|
|
|
|
20 |
80 |
D –10 |
12,5 |
0,35 |
|
80 |
120 |
D –15 |
20 |
0,35 |
|
120 |
200 |
D –20 |
25 |
0,35 |
|
200 |
350 |
D –25 |
32 |
0,35 |
|
350 |
600 |
D –30 |
36 |
0,35 |
|
滑环 |
弹性体 |
挡圈 |
工作温度 |
速度 |
最大工作压力 |
|
Jonfon-PU |
Jonfon-NBR |
Jonfon-POM |
-30℃~110℃ |
0.5m/s |
400bar |
|
Jonfon-HPU |
Jonfon-NBR |
Jonfon-POM |
-35℃~110℃ |
0.5m/s |
400bar |
