双作用旋转密封，两边带挡圈，性能稳定，耐磨多用于工程机械。
|

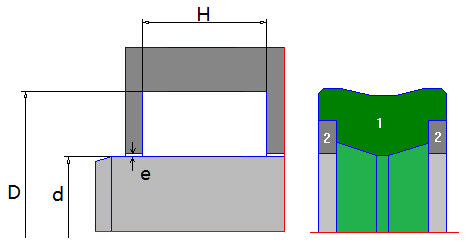

标准尺寸d（mm） |
D |
H |
最大径向挤出间隙e （mm） |
|
|
Over |
incl. |
|
|
|
|
20 |
30 |
d + 8 |
6,5 |
e8/H9 |
|
30 |
50 |
d + 10 |
8 |
e8/H9 |
|
50 |
80 |
d + 12 |
8 |
e8/H9 |
|
80 |
120 |
d + 15 |
11 |
f7/H7 |
|
120 |
200 |
d + 20 |
13 |
f7/H7 |
|
200 |
300 |
d + 25 |
16 |
f7/H7 |
|
300 |
400 |
d + 30 |
19 |
f7/H7 |
|
400 |
|
d + 40 |
26 |
f7/H7 |
|
密封部分 |
挡圈材质 |
工作温度 |
速度 |
最大工作压力 |
|
Jonfon-PU |
Jonfon-POM |
-30℃~110℃ |
0.5m/s |
400bar |
|
Jonfon-HPU |
Jonfon-POM |
-35℃~110℃ |
0.5m/s |
400bar |
|
Jonfon-NBR |
Jonfon-POM |
-30℃~100℃ |
0.4m/s |
250bar |
