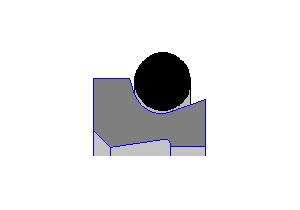

防止灰尘，污物，沙粒等进入活塞杆，它可以防止刮伤，保护导向零件，延长密封件寿命。它是由四氟乙烯防尘环和0型圈组成，沟槽尺寸小，无爬行。
|

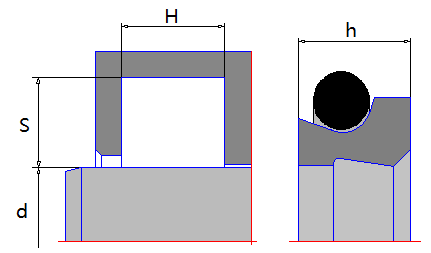

标准尺寸d（mm） |
S |
O型圈线径 |
H |
h |
|
5~30 |
3.8 |
2.62 |
4.2 |
H-0.2 |
|
30~80 |
4.4 |
2.62 |
6.3 |
H-0.3 |
|
80~120 |
6.1 |
3.53 |
8.1 |
H-0.3 |
|
120~250 |
8 |
5.33 |
9.5 |
H-0.3 |
|
250~600 |
12 |
7.0 |
15.5 |
H-0.5 |
|
600~ |
13.65 |
8.4 |
16 |
H-0.7 |
|
材料名称 |
O型圈材料 |
工作温度 |
速度 |
工作压力 |
|
Josfon-XPU |
NBR70 |
-30℃~100℃ |
4m/s |
15bar |
|
Josfon-PTFE玻 |
NBR70 |
-30℃~100℃ |
5m/s |
15bar |
|
Josfon-PTFE铜 |
FKM75 |
-30℃~200℃ |
5m/s |
15bar |
|
Josfon-PTFE碳 |
FKM75 |
-30℃~200℃ |
8m/s |
15bar |
