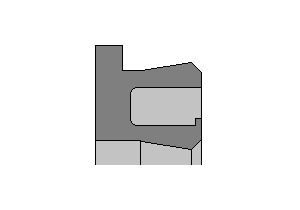

轴用四氟乙烯旋转密封，优异的耐化学介质和耐热性能，内装V形不锈钢弹簧，适用于高速，高压工况。
|

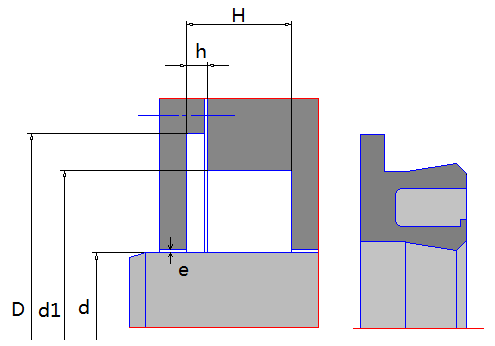

标准尺寸d（mm） |
D |
d1 |
H |
h |
最大径向挤出间隙e （mm） |
|||
|
Over |
incl. |
|
|
|
|
20bar |
100bar |
150bar |
|
5 |
20 |
d + 9,0 |
d + 5,0 |
3,6 |
0.8 |
0,25 |
0,15 |
0,10 |
|
20 |
40 |
d + 12,5 |
d + 7.0 |
4,8 |
1,35 |
0,35 |
0,20 |
0,15 |
|
40 |
400 |
d + 17,5 |
d + 10,5 |
7,1 |
1,80 |
0,50 |
0,25 |
0,20 |
|
400 |
600 |
d + 22,0 |
d + 14,0 |
9,5 |
2,80 |
0,60 |
0,30 |
0,25 |
|
材料名称 |
工作温度 |
速度 |
最大工作压力 |
|
Jonfon-PTFE纯 |
-20℃~200℃ |
2m/s |
150bar |
|
Jonfon-PTFE玻 |
-20℃~200℃ |
2m/s |
150bar |
|
Jonfon-PTFE铜 |
-20℃~200℃ |
2m/s |
150bar |
|
Jonfon-PTFE碳 |
-20℃~200℃ |
2m/s |
150bar |
