轴用旋转密封件主要用于压力从密封件的一侧交替至另一侧的地方，低摩擦抗侧高压，多用于工程机械及冶金等旋转接头中。
|

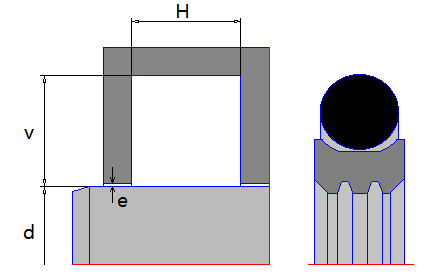

标准尺寸 d（mm） |
V |
H |
最大径向挤出间隙e（mm） |
|||
|
Over |
incl. |
|
|
100bar |
200bar |
350bar |
|
8 |
20 |
2.45 |
2,2 |
0,15 |
0,10 |
0,10 |
|
20 |
40 |
3.75 |
3,2 |
0,20 |
0,15 |
0,10 |
|
40 |
150 |
5.5 |
4,2 |
0,25 |
0,20 |
0,10 |
|
150 |
250 |
7.75 |
6,3 |
0,30 |
0,25 |
0,10 |
|
250 |
350 |
10.5 |
8,1 |
0,30 |
0,25 |
0,15 |
|
350 |
650 |
14 |
9,5 |
0,45 |
0,30 |
0,20 |
|
材料名称 |
O型圈 |
工作温度 |
速度 |
最大工作压力 |
|
Jonfon-PTFE铜 |
NBR70/FKM75 |
-20℃~200℃ |
0.4m/s |
350bar |
|
Jonfon-PTFE碳 |
NBR70/FKM75 |
-20℃~200℃ |
0.4m/s |
350bar |
|
Jonfon-XPU |
NBR70 |
-20℃~110℃ |
0.4m/s |
350bar |
